XarxaÚltima modificació: 19-05-2003

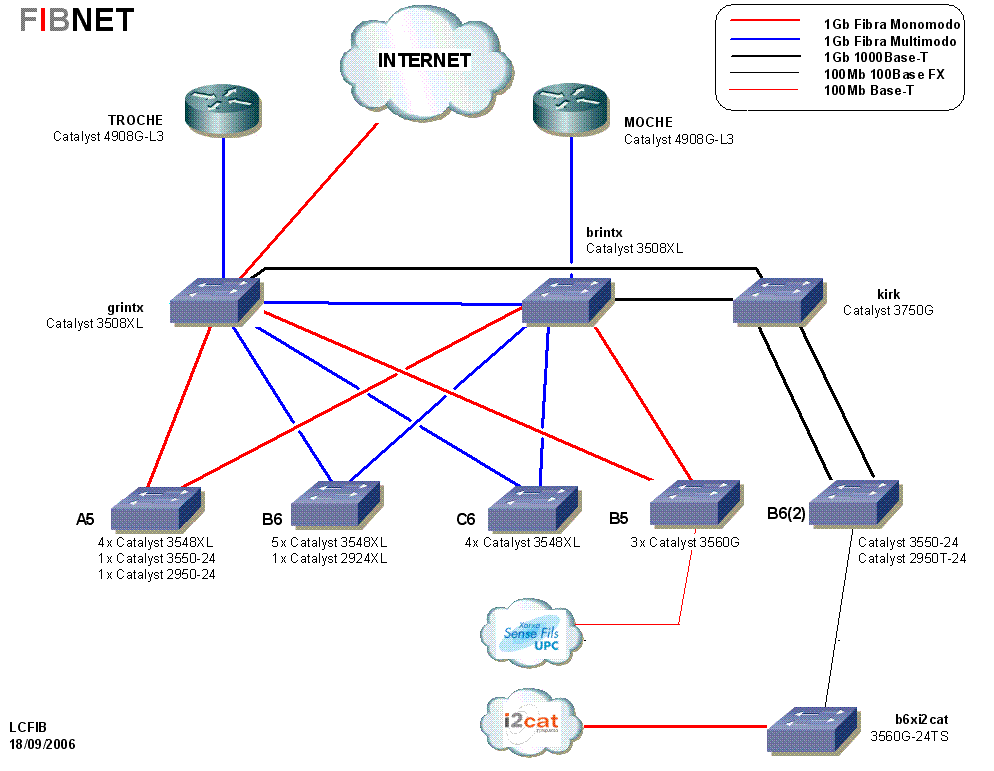

Els equips informàtics de la FIB
es comuniquen a través de la xarxa local que s'extén des de l'edifici de la Facultat (B6) a les aules informàtiques del edificis A5, B5 i
C6. A través d'aquesta xarxa podem accedir a la  XarxaUPC
(xarxa informàtica de la UPC). Aquesta xarxa informàtica
de la UPC, i per extensió també la de la FIB, formen part
de la Internet. A més estem connectats a la xarxa d'investigació i2cat i la XSF (xarxa sense fils de la UPC).
Durant l'estiu de l'any 2000 es va renovar completament la xarxa de la FIB mitjançant la compra d'equips de la marca CISCO Systems. En concret es van substituir l'antic enrutador i tots els equips d'accés a xarxa (hubs, commutadors, servidors de terminals, ...) per dos commutadors de nivell 3 d'altes prestacions i 13 commutadors Ethernet 10/100, mantenint únicament l'esmentat commutador ATM que dóna accés a la xarxa de la UPC. Posteriorment, a l'abril del 2003, es va millorar la connexió de la troncal, substituint l'antiga connexió ATM per un enllaç a Gigabit.
Els beneficis d'aquesta xarxa i la nova connexió són:
-
Tenim una xarxa més ràpida i homogènia:
-
El conjunt heterogeni d'equips d'accés a xarxa (punts de xarxa a 10 Mbps compartits) s'ha substituït totalment per ports commutats configurables a 10/100Mbps. Tot el nucli (backbone) de la xarxa passa a ser Gigabit Ethernet (1 Gbps). A més la nova xarxa es de la mateixa tecnologia (Ethernet 10/100/1000) i els equips son de la mateixa marca (CISCO Systems), cosa que millora el rendiment, evita incompatibilitats i facilita enormement les tasques de manteniment i gestió.
-
Tenim una xarxa més fiable:
-
Un dels punts febles de l'antiga xarxa de la FIB era l'existència d'un únic enrutador. Ara tenim dos commutadors de nivell 3 fent aquesta tasca que, a més de fer balanceig de càrrega a nivell de enrutament, cadascun d'ells és capaç de detectar la no disponibilitat de l'altre i agafar el control de tota la xarxa.
-
Tenim una xarxa més segura:
-
Tenint una xarxa totalment commutada. Els commutadors permeten detectar la presència a la xarxa d'equips no autoritzats, amb la capacitat d'arribar a bloquejar el port on s'ha connectat aquest equip.
-
Millor connexió amb la troncal
-
La nova troncal Gigabit de la UPC és molt més fiable que l'antiga ATM. A més de que millorem la velocitat d'accés (passem de 155Mbps a 1000Mbps en full-duplex, és a dir, 1000Mbps de pujada i 1000Mbps de baixada) també es disposa d'equips molt més moderns i fiables.
Aquesta xarxa és totalment enrutada, em comptes de l'antiga ATM que era commutada. També s'ha canviat el protocol de routing: es substitueix l'antic RIP per OSPF. OSPF és un protocol molt més potent i que introdueix molt menys tràfic a la xarxa. Un altre avantatge és que el temps de convergència és molt més petit. A més, permet moltes més capacitats d'enrutament com l'ús de màscares d'amplada variable (VLSM).
Xarxa de l'edifici B6
A l'edifici de la Facultat d'Informàtica es troba el nucli de la xarxa informàtica. En concret hi trobem els dos enrutadors del model Catalyst
4908G-L3, així com sis commutadors del model Catalyst 3548XL/Catalyst2924XL, (amb ports 10/100Mbps), dos commutadors Catalyst 3508G XL (amb 8 ports Gb) i 1 commutador 3750G (amb 52 ports a 1Gb) per l'accés tant als servidors de docència com als equips d'administració i serveis de la FIB.
Xarxa de les aules informàtiques del mòdul A5
La xarxa que hi ha al soterrani 1 de l'aulari A5 està formada per 6 commutadors
del model Catalyst 3548XL/Catalyst 3550. En total ofereixen 240 ports Ethernet commutats configurables a 10 o 100 Mbps, half-duplex o full-duplex, amb una velocitat de commutació de fins a 200 Mbps.
Aquests commutadors formen una pila Gigabit Ethernet i es connecten
a la xarxa del B6 a través de dos enllaços de fibra òptica
amb Gigabit Ethernet. Aquest enllaç doble permet la repartició
del tràffic i ofereix una línia tolerant a la fallada d'una
de les fibres.
A aquesta xarxa s'hi connecten:
Terminals gràfics Sun
Ray
PCs
de les aules informàtiques i servei d'operació
Impressores
Xarxa de les aules informàtiques del mòdul C6
La xarxa que hi ha al soterrani 3 de l'aulari C6 està formada
per quatre commutadors del model Catalyst
3548XL. En total ofereixen 192 ports Ethernet commutats configurables
a 10 o 100 Mbps, half-duplex o full-duplex, amb una velocitat de commutació de fins a
200 Mbps.
Aquests commutadors formen una pila Gigabit Ethernet i es connecten
a la xarxa del B6 a través de dos enllaços de fibra òptica
amb Gigabit Ethernet. Aquest enllaç doble permet la repartició
del tràffic i ofereix una línia tolerant a la fallada d'una
de les fibres.
A aquesta xarxa s'hi connecten:
PCs
de les aules informàtiques i servei d'operació
Impressores
Xarxa de les aules informàtiques del mòdul B5
La xarxa que hi ha al soterrani 1 i 2 de l'aulari B5 està formada per 3 commutadors del model Catalyst 3560G. En total ofereixen 156 ports Ethernet commutats configurables a 10, 100 o 1000 Mbps, half-duplex o full-duplex, amb una velocitat de commutació de fins a 2 Gbps. A més un dels equips disposa de la configuració PoE (Power over Ethernet) per tal d'oferir l'alimentació elèctrica a través del mateix cable. D'aquesta manera estalviem fonts externes per alimentar el Access Points, telefons IP, etc.
Aquests commutadors formen una pila Gigabit Ethernet i es connecten a la xarxa del B6 a través de dos enllaços de fibra òptica amb Gigabit Ethernet. Aquest enllaç doble permet la repartició del tràffic i ofereix una línia tolerant a la fallada d'una de les fibres.
A aquesta xarxa s'hi connecten:
PCs de les aules informàtiques i servei d'operació.
|  |
|
