Accés a la xarxa de PC

ATENCIÓ: Només usuaris UPCNet i Professorat

v3.3: 28 febrer 2002

1. Configuració de la xarxa a Windows 9x

El primer pas és instal·lar i configurar els elements de xarxa necessaris per treballar amb una Xarxa Microsoft. Per fer-ho haurem d'anar al menú de configuració de la xarxa. Hi podrem accedir via Botó Inici, Configuració, Pannell de Control i obrir l'icona de Xarxa, o bé (més ràpid) fer un clic amb el botó dret sobre l'icona de veïnatge de la xarxa i seleccionar l'opció de Propietats.

Tots dos camins ens obriran el mateix menú. Aquest menú ens mostrarà tres etiquetes:

1.1 Etiqueta de Configuració

Ens mostra un menú amb els elements de xarxa que tenim instal·lats; botons per Afegir, Treure o variar les Propietats dels elements; un menú desplegable per determinar quin tipus de xarxa ens apareixerà com a login primari (si entrarem primer a Novell o a la xarxa Microsoft), i un botó per configurar la compartició de recursos del nostre PC.

Afegir client per Xarxes Microsoft

Aquest és el primer que haurem de fer si comprovem que el "Cliente para redes Microsoft" no apareix a la llista d'elements de xarxa instal·lats. Premem el botó Afegir, ens demanarà quin tipus d'element volem afegir. Seleccionarem Client i direm Afegir. Ens apareixerà un menú amb fabricants i clients. Escollirem Microsoft i Client per a xarxes Microsoft. Un cop fem Acceptar tornarem al menú de configuració de la xarxa amb el nou element afegit a la llista.

Configurar client per a Xarxes Microsoft

Seleccionarem el Client per a xarxes Microsoft i farem clic a Propietats. De la nova finestra que ens apareix, ens hem d'assegurar que està seleccionada l'opció de Iniciar sessió a Domini Windows NT i que el domini és SMBFIBP.

Configurar TCP/IP

Molt possiblement ja tinguem instal·lat el TCP/IP. Si no fos així seguiriem els mateixos passos per instal·lar-lo que amb el client Microsoft (amb la diferencia que TCP/IP es seleccionarà del llistat de protocols).

També és possible que ens apareguin més d'un element TCP/IP (per exemple si disposem d'un modem). Si aquest és el cas, configurarem el corresponent a la tarja de xarxa que s'utilitzarà per accedir al servidor de PC, per exemple la tarja de xarxa local.

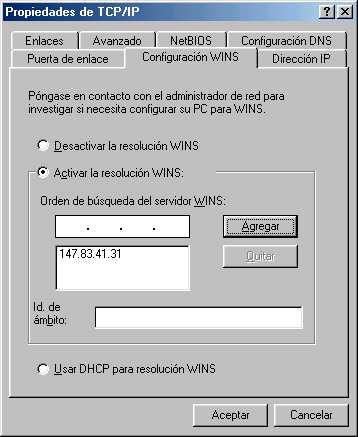

Quan seleccionem les propietats del TCP/IP ens apareixerà una nova finestra d'on haurem de seleccionar l'etiqueta Configuració WINS, activar la resolució WINS i afegir com a servidor la IP 147.83.41.31.

Seleccionar l'etiqueta Enllaços per assegurar-nos que el client de xarxa Microsoft està enllaçat amb el protocol TCP/IP (aquest client no hauria d'estar enllaçat amb cap altre protocol que nos fos TCP/IP, per exemple, hauriem d'assegurar-nos que no ho està amb el protocol NetBeui si aquest darrer el tenim insta·lat).

1.2 Etiqueta de Identificació

El seguent pas es configurar la identificació del nostre PC. Són rellevants el camp de Nom del PC, que convé que sigui igual que el nom DNS del nostre PC, i Grup de treball que pot ser qualsevol (tot i que si ja fem servir un grup de treball no cal que el canviem).

1.3 Etiqueta de Control d'accés

Aquesta pantalla només té sentit si activem l'opció de compartir recursos. En aquest cas, i a no ser que sapiguem el que estem fent, farem servir l'opció de Control d'accés als recursos.

1.4 Acceptar canvis i començar la instal·lació

Un cop seguits tots aquests passos farem clic al botó Acceptar del menú de configuració de la xarxa. Això instal·larà tots els elements necessaris i per fer-ho ens demanarà el CD d'instal·lació del Windows 9x.

Depenent de la configuració del nostre PC, és possible que aquest procés ens demani conservar algun fitxer que ja teniem instal·lat. En aquest cas direm Si per conservar els fitxers més moderns.

Un cop finalitzada la còpia de fitxers, s'haurà de rebotar l'ordinador per tenir accessible la nova configuració de xarxa.

2. Ús del servidor

Quan entrem al Windows, i depenent de l'ordre triat a la casella Primer inicio de sesión, ens apareixerà una nova finestra d'autentificació (la del domini NT). En aquesta finestra haurem d'indicar l'usuari professor de fusió (pr_xxxx on xxxx són les sigles de l'assignatura), el password i el domini SMBFIBP.

Una vegada s'ha entrat al servidor d'alumnes, per accedir al directoris hi ha dos mètodes:

2.1 Accés des de l'opció executar

En el Menú d'Inici, l'opció Executar ens permeterà accedir directament a laika. Per fer-ho executarem la comanda:

Ara podrem veure els directoris que exporta (per exemple assig, software i el directori del nostre compte) i les impressores dels aularis.

Hauriem de tenir accés de lectura i escriptura al nostre compte (en aquest directori només hi podrem accedir nosaltres), accés de lectura als directoris de software i a gran part dels directoris d'assignatura (assignatures que administrem i assignatures que no tenen restricció d'accés) i accés de lectura i escriptura al directori de la nostra assignatura.

2.2 Mapeig d'unitats

Des de l'explorador de Windows podem mapejar en una unitat qualsevol dels directoris principals de la xarxa de PC. Per fer-ho executarem \\LAIKA, escollirem el directori que correspongui i amb el botó dret del ratolí, escollirem l'opció Connectar a unitat de xarxa.

3. Configuració de la xarxa a Windows NT/2000

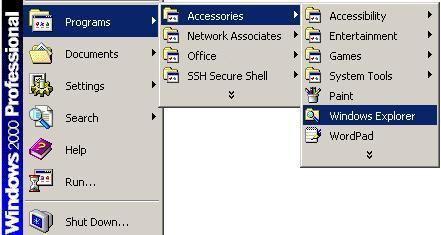

Per a connectar-nos a la nostra unitat dels servidors Laika/Enos simplement cal que anem a Start > Programs > Accessories > Windows Explorer, i dins de l'aplicació anar a Tools > Map NetWork Drive....

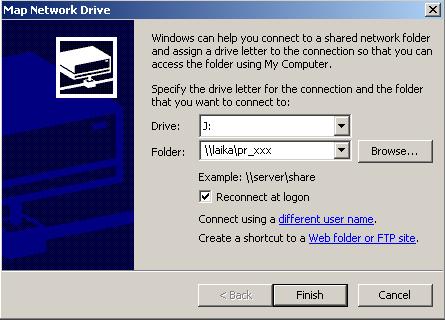

Ara només en cal posar \\laika\username o bé \\enos\username indiferentment, essent username el nostre login (pr_xxx).

El sistema buscarà la nostra unitat i un cop localitzada ens demanarà, per acabar, que li introduim el login i password corresponent al nostre compte a laika/enos.

4. Problemes habituals

Els problemes que ens podem trobar a l'hora d'utilitzar aquest client, apareixen normalment en el moment de realitzar la connexió. El problema més habitual és el no trobar el servidor o no trobar els recursos compartits:

Molts d'aquests problemes a Windows 95 es solucionen amb les darreres versions dels "parches" del Sistema Operatiu. Per accedir correctament són necessaris les següents actualitzacions instal·lades en l'ordre indicat:

1. Windows 9x Spanish Service Pack 1 (1268736 bytes): instalar.exe
2. TCP 1.1 Update (155264 bytes): vtcpup11.exe
3. Winsock 2 Update (986400 bytes): ws2setup.exe
4. MSNET32.DLL Update (31724 bytes): msnet32.zip (informació sobre com instal·lar-la en els següents fitxers PDF: msnet1.pdf i msnet2.pdf)

Consulteu al Centre o Laboratori de Càlcul que dóna suport al vostre Departament per saber quin és l'estat d'actualització del vostre Windows 9x. La utilització incorrecta d'aquests patches pot desconfigurar la instal·lació de Windows 9x. Aquests patches NO es poden utilitzar en Windows 98.

4.1 Limitacions

• L'accés des de fora de les aules informàtiques només ens permet llegir, copiar i modificar fitxers però no podrem fer servir la gran majoria del software instal·lat (problemes de llibreries, DLLs, entrades al registre, i altres).
• No ens podem connectar a la vegada com dos usuaris diferents. Si tenim dues assignatures, haurem de reiniciar el PC per canviar la nostra identitat (Pantalla de login en el Domini).
• La connexió a aquesta màquina està limitada per adreçes IP, per la qual cosa ens haureu de comunicar el nom i adreça del PC des d'on us voleu connectar.

5. Històric de versions

v1.0, 22 setembre 1998

Versió inicial del document per utilització interna

v2.0, 26 febrer 1999

Versió per distribució a professors; s'inclouen respostes per solucionar problemes

v3.0, 15 març 1999

Es fa una mica més senzilla l'explicació; s'afegeixen imatges; s'afegeixen punters a les actualitzacions necessàries

v3.1, 7 setembre 1999

S'actualitza el nom i l'adreça del servidor WINS (fissio.fib.upc.edu)

v3.2, 9 octubre 2000

Canvis de Windows 95 a Windows 9x en el text del document

v3.3, 28 febrer 2002

Instrucciones per a Windows NT/2000
