Red

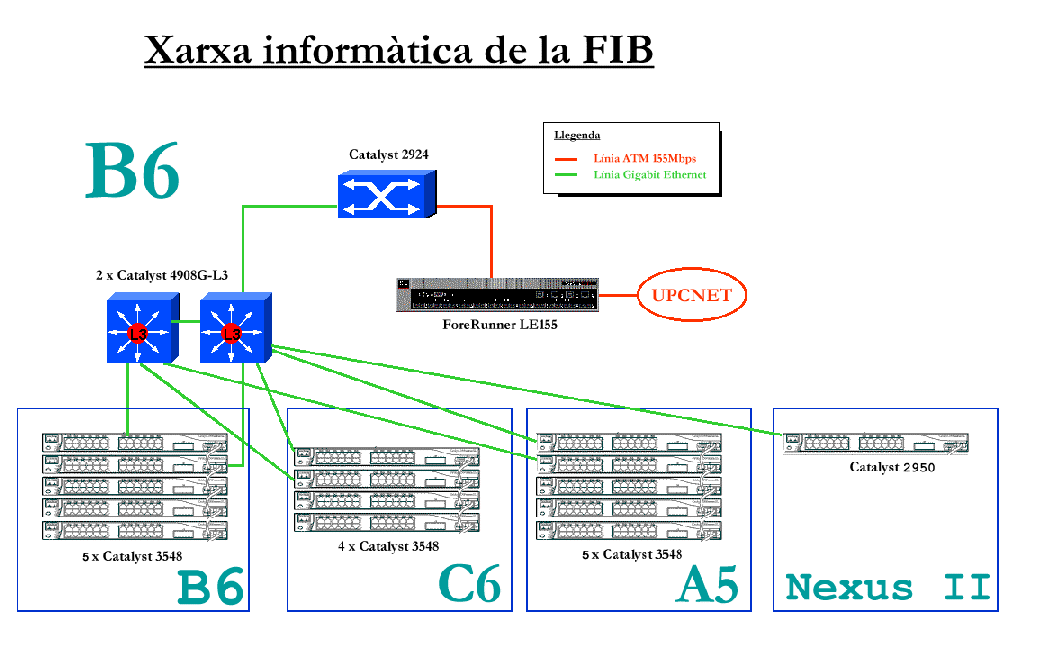

Los equipos informáticos de la FIB se comunican a través de la red local que se extiende desde el edificio de la Facultad (B6) a las aulas informáticas de los edificios A5 y C6. A través de esta red podéis acceder a la  XarxaUPC (red informática de la UPC). Esta red informática y, por extensión, también la de la FIB, forman parte de Internet.

La conexión entre el edificio B6 y la troncal de la red de la UPC se realiza mediante un conmutador ATM ("ForeRunner LE155" de la marca  FORE) con un enlace  ATM a 155 Mbps. Podéis consultar el  tráfico de esta conexión.

Durante los meses de verano del año 2000 se ha renovado completamente la red de la FIB mediante la adquisición de equipos de la marca  CISCO Systems. En concreto, se han sustituido el antiguo enrutador y todos los equipos de acceso a red (concentradores, conmutadores, servidores de terminales, etc.) por dos conmutadores de nivel 3 de altas prestaciones y trece conmutadores Ethernet 10/100, y únicamente se ha mantenido el mencionado conmutador ATM, que da acceso a la red de la UPC.

Los beneficios de esta actualización de red son los siguientes:

Una red más rápida:

El núcleo (backbone) de la red pasa de ser ATM a 155 Mbps a ser Gigabit Ethernet (1 Gbps). El conjunto heterogéneo de equipos de acceso a la red (puntos de red a 10 Mbps compartidos) se ha sustituido totalmente por puertos conmutados configurables a 10 o 100 Mbps.

Una red más fiable:

Uno de los puntos débiles de la antigua red de la FIB era la existencia de un único enrutador. Ahora realizan esta tarea dos conmutadores de nivel 3, los cuales, además de efectuar un balanceo de carga a nivel de enrutamiento, cada uno de ellos es capaz de detectar la no-disponibilidad del otro y asumir el control de toda la red.

Una red más segura:

Disponemos de una red totalmente conmutada. Los conmutadores permiten detectar la presencia en la red de equipos no autorizados y tienen la capacidad de bloquear el puerto donde se ha conectado este equipo.

Red del edificio B6

Además, en este edificio se hallan todos los servidores de administración y de docencia:

Los servidores Unix

ALABI, ALABA, ALUMBRA, XINO (servidor WWW de la FIB), ADA, MOONREY, FISSIO y FUSIO, MORGANA (servidor de correo y páginas web de los alumnos), etc.

Los equipos NT

El servidor CATSIS permite a los alumnos trabajar con SQL Server.

Dos servidores de Novell/Netware

El servidores ICARO y MORFEUS prestan servicio a los PC de la administración de la FIB.

Otros equipos

PC, estaciones de trabajo, etc., utilizados por el personal de la FIB.

Red de las aulas informáticas del módulo A5

La red extendida en el sótano 1 del aulario A5 está formada por cuatro conmutadores del modelo  Catalyst 3548 XL. En total, ofrecen 192 puertos Ethernet conmutados, configurables a 10 o 100 Mbps, half-duplex o full-duplex, con una velocidad de conmutación que alcanza los 200 Mbps.

Estos conmutadores forman una pila Gigabit Ethernet y se conectan a la red del edificio B6 a través de dos enlaces de fibra óptica con Gigabit Ethernet. Este enlace doble permite repartir el tráfico y ofrece una línea tolerante al fallo de una de las fibras.

Se conectan a esta red:
    Terminales X
    Terminales gráficos SunRay
    PC de las aulas informáticas y del Servicio de Operación
    Impresoras


Red de las aulas informáticas del módulo C6

Estos conmutadores forman una pila Gigabit Ethernet y se conectan a la red del edificio B6 a través de dos enlaces de fibra óptica con Gigabit Ethernet. Este enlace doble permite repartir el tráfico y ofrece una línea tolerante al fallo de una de las fibras.

Se conectan a esta red:
    Terminales gráficos SunRay
    PC de las aulas informáticas y del Servicio de Operación
    Impresoras
